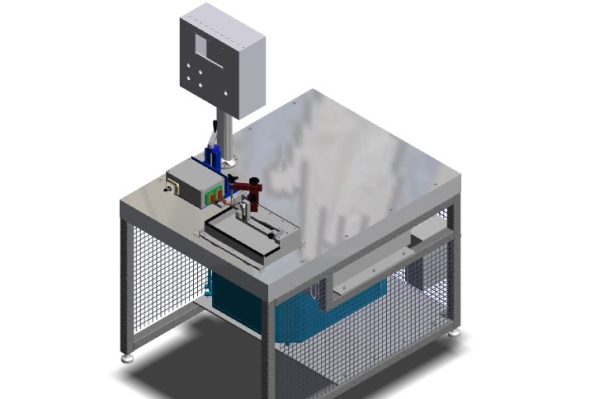

Manueller Lötarbeitsplatz IBU105 (Induction Brazing Unit – 1 x TTH5t 5kW)

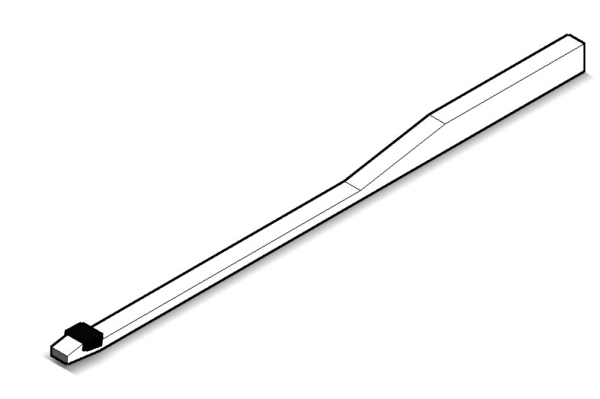

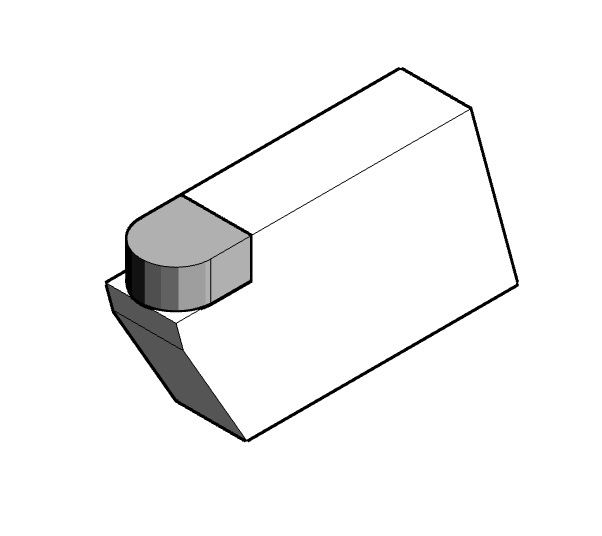

Bei dieser Anlage handelt es sich um einen manuellen Lötarbeitsplatz für das induktive Löten von Hartmetall-, sowie PDK- / PCBN- / CBN-Werkzeugen.

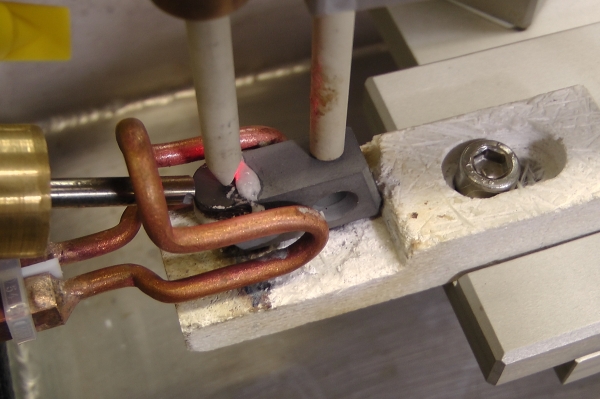

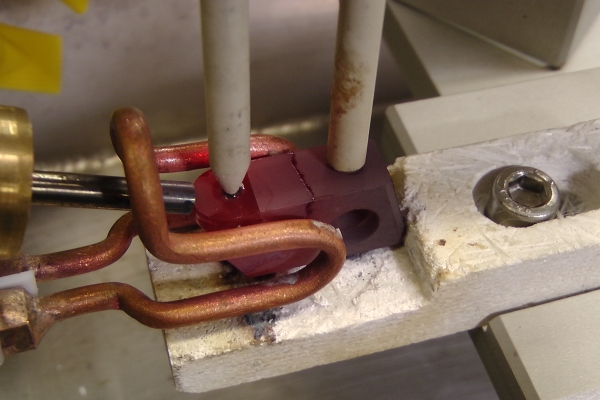

Dabei positioniert der Mitarbeiter die einzelnen Komponenten in der Lötvorrichtung und schiebt diese dann in den geschlossenen bzw. offenen Induktor ein. Der erwähnte Arbeitsplatz wurde selbstverständlich mit einer Temperaturregelung (Infrarotpyrometer) ausgestattet, um eine thermische Beschädigung des Diamanten (Graphitisierung) zu vermeiden. Diese Anlage kann natürlich ebenfalls mit einer Schutzgaseinheit ausgestattet werden.

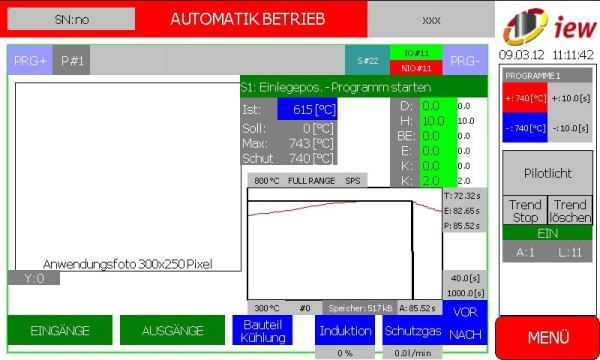

Bei diesem speziellen Kundenauftrag wurde die Induktionseinheit mit einer Dusche zum gleichzeitigen induktiven Härten ausgestattet. Die SPS-Ablaufsteuerung (Menüführung in deutsch und englisch) initialisiert in Kombination mit dem Infrarot-Pyrometer bei Erstarrung des Lotes eine Dusche zum anschließenden Härten des Bauteils. Dieser Härteprozess ist selbstverständlich nicht mit der normalen Härtetechnik zu vergleichen (Härten normal bei ca. 1.000°C / Löten in diesem Fall bei ca. 700°C), erhöht aber nichtsdestoweniger die Härte des Bauteiles.
