Manueller Lötarbeitsplatz IBU105/3 (Induction Brazing Unit – 1 x TTH5t 5kW)

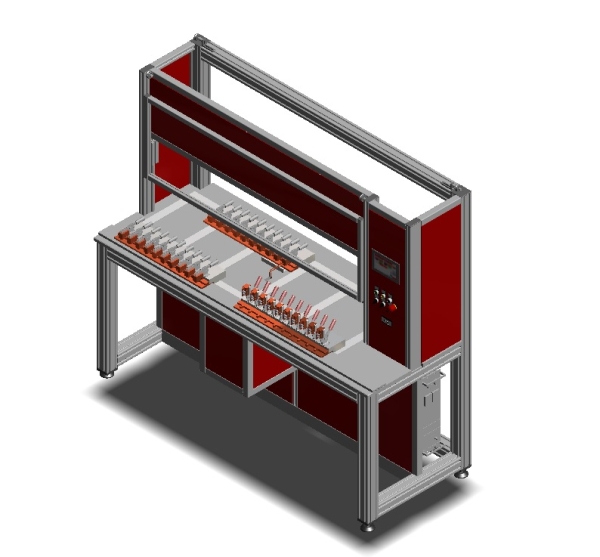

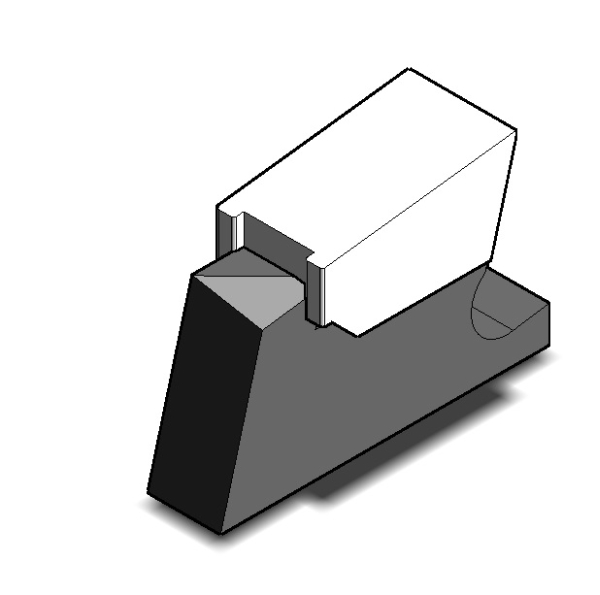

Bei dieser Anlage handelt es sich um einen halbautomatischen Lötarbeitsplatz für das induktive Auflöten von Sägezähnen auf Kettenglieder.

Ein Mitarbeiter bestückt dabei einen Produktträger mit jeweils 10 Kettengliedern, fügt dann die mit Folienlot bestückten Sägezähne zu und spannt diese letztlich in einer Haltebacke ein. Nach dem Schließen der Fixierung wird die Produktträgerplatte in die dafür vorgesehene Position hinter der manuell verschließbaren Schutzverglasung gebracht. Der darauf folgende Lötprozess startet automatisch und die 10 Lötstellen werden unter Zuhilfenahme eines Schlittensystems nacheinander durchgetaktet und mit einem offenen Gabelinduktor gelötet. Nach Beendigung des Lötprozesses erfolgt ein akustisches Signal.

Selbstverständlich ist die Anlage mit einer SPS-Ablaufsteuerung (Menüführung in deutsch und englisch) ausgestattet sowie einem berührungslosen Temperaturmesssystem (Infrarotpyrometer). Die Produktträger besitzten eine integrierte Wasserkühlung um möglichst gleichbleibende Lötbedingungen zu gewährleisten.
